| 최소 주문 수량 : | 10개 | 가격 : | 협상 가능 |
|---|---|---|---|

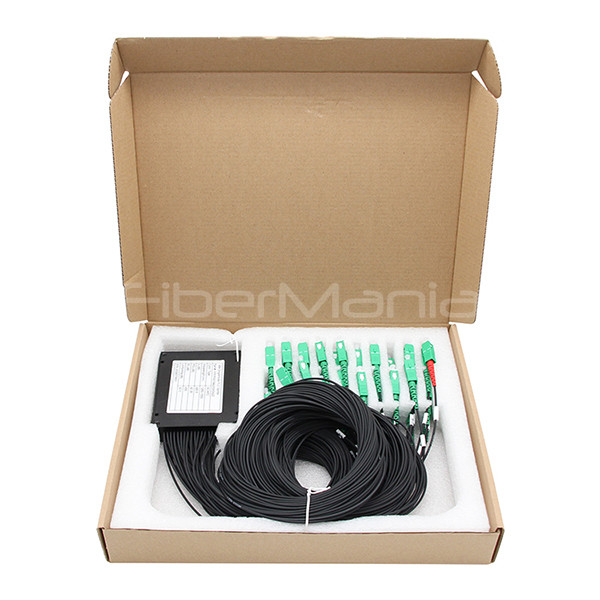

| 포장 세부 사항 : | 물집 박스 | 지불 조건 : | T/T, 웨스턴 유니온, L/C |
| 공급 능력 : | 1000개 |
| 원래 장소: | 첸젠, 중국 | 브랜드 이름: | FIBERMANIA |
|---|---|---|---|
| 인증: | CE, RoHS | 모델 번호: | PL16420SASAB15 |
| 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||
| 이름: | 1x64 PLC 분배기 | 적용: | 섬유 분포 프레임, 네트워크 장비, 섬유 모듈 |
|---|---|---|---|
| 운송: | 익스프레스 택배/ 항공/ 해상 운송 | 재킷 색: | 검은색 |
| 구성 유형: | 1x32 | 패키지 방식: | ABS 모듈 |
| 입력/출력 OD: | 2.0MM | 삽입 손실: | ≤21.0dB |
| 수익 손실: | ≥55dB | ||
| 강조하다: | 1x64 PLC 분배기,PLC 스플리터 1x64,RoHS PLC 스플리터 |
||
제품 설명

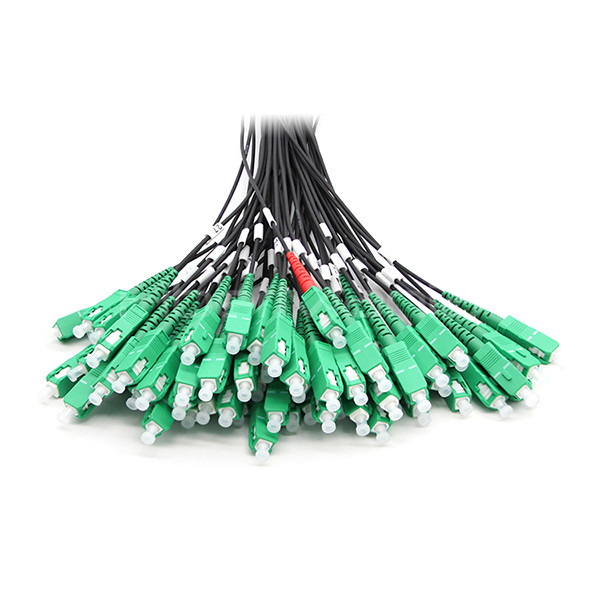

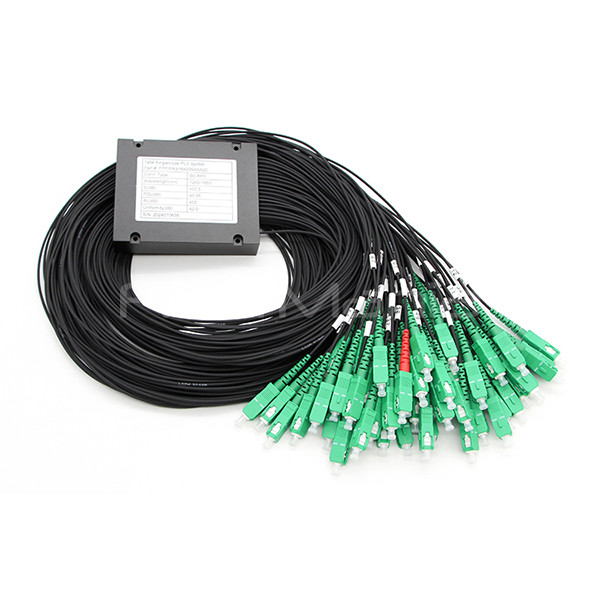

1X64 PLC 스플리터 ABS 모듈 입력 출력 2.0mm LSZH 검은색 SC APC 섬유 커넥터
PLC 스플리터 (PLC splitter) 는 평면 광파 회로 기술을 기반으로 한 장치로, 주로 여러 출력 포트에 입력 광 신호를 분배하는 데 사용됩니다.광섬유 통신 시스템의 효율적인 연결을 촉진하는 것이 유형의 스플리터는 광적 간섭과 결합의 원리를 활용하여 빛 신호의 균일 분포를 달성하기 위해 통합 된 파도 유도 미세 구조를 사용합니다.각 출력 포트가 비교적 동일한 양의 광 전력을 받는 것을 보장합니다.일반적으로 고품질의 실리콘 또는 쿼츠 재료로 구성된 PLC 스플리터는 1 × 2, 1 × 4 및 1 × 8와 같은 다양한 구성을 지원하는 컴팩트한 디자인을 갖추고 있습니다.다른 애플리케이션 요구 사항에 적응할 수 있도록.
특징
1.낮은 삽입 손실
2낮은 양극화 의존적 손실
3우수한 환경 안정성
4우수한 기계적 안정성
5텔코르디아 GR-1221 및 GR-1209
6요청에 따라 선택적 커넥터 종료
7250um 및 900um 섬유, 2mm 또는 3mm에서 제공됩니다.
신청서
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2로컬 영역 네트워크 (LAN)
3시험 장비
4CATV
5아날로그/디지털 수동 광망 (PON)
사양
| 매개 변수 | 1x2 | 1×4 | 1x8 | 1x16 | 1x32 | 1x64 | 1×128 | |
| 파장 (nm) | 1260~1650년 | |||||||
| 섬유 종류 | G657A 1또는 맞춤형 | |||||||
| 돼지 꼬리 길이는 ((m) | 1.0(±0.1) 또는 사용자 정의 | |||||||
| 삽입 손실 (dB) | ≤3.8 | ≤72 | ≤103 | ≤136 | ≤169 | ≤ 204 | ≤235 | |
| 손실 균일성 (dB) | 최대 | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤ 20 | ≤ 20 |
| 회수 손실 (dB) | 최소 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| PDL (dB) | 최대 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.4 | ≤0.4 |
| 지침 | 최소 | ≥55 | ||||||
| 파장 관련 손실 (dB) | 최대 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.2 |
| 작업 온도 ( oC) | -40~85 | |||||||
| 저장 온도 ( oC) | -40~85 | |||||||
| 맨 섬유 | 40×4×4 | 50×7×4 | 60×12×4 | 120*26*10 | ||||
| ABS 패키지 크기 ((LxWxH) mm | 100×80×10 | 120×80×18 | 140×115×18 | 150*130*25 | ||||
| 미니 패키지 크기 ((Lx W x H) mm | 55×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | 120*50*12 | |||
| 2X N(N≥2) | ||||||||
| 매개 변수 | 2x2 | 2×4 | 2x8 | 2x16 | 2x32 | 2×64 | 2×128 | |
| 파장 (nm) | 1260~1650년 | |||||||
| 섬유 종류 | G657A 2 또는 사용자 정의 | |||||||
| 돼지 꼬리 길이는 ((m) | 1.0(±0.1) 또는 사용자 정의 | |||||||
| 삽입 손실 (dB) | ≤4.2 | ≤75 | ≤106 | ≤139 | ≤172 | ≤ 208 | ≤238 | |
| 손실 균일성 (dB) | 최대 | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤ 20 | ≤ 20 |
| 회수 손실 (dB) | 최소 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| PDL (dB) | 최대 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.4 | ≤0.4 |
| 지침 | 최소 | ≥55 | ||||||
| 파장 관련 손실 (dB) | 최대 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.2 |
| 작업 온도 ( oC) | -40~85 | |||||||
| 저장 온도 ( oC) | -40~85 | |||||||
| 맨 섬유 | 50×4×4 | 50×7×4 | 60×12×4 | 120*26*10 | ||||
| ABS 패키지 크기 ((LxWxH) mm | 100×80×10 | 120×80×18 | 140×115×18 | 150*130*25 | ||||
| 미니 패키지 크기 ((LxWxH) mm | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | 120*50*12 | |||
FAQ
Q1: 이 스플리터 (splitter) 는 경직화 되어 있습니까? 그것은 야외 PON 캐비닛에 배치되어 -20도 이하의 온도와 100도 이하의 온도를 견딜 수 있습니까?
A: 안녕하세요, 당신이 언급한 분단기에 있어서, 작동 온도는 -40~85°C입니다.-20도 이하의 온도에서 100도 이하의 온도까지 (~38°C)하지만 이 스플리터는 실내용으로 설계됐고, 야외용은 추천하지 않습니다.
Q2: 스플리터 손실은 무엇입니까?
A: PLC 스플리터는 광전력 손실을 일으킬 것입니다. 이 제품은 ≤7.1dB 낮은 삽입 손실과 ≤0.2dB 낮은 양극화 의존 손실을 가지고 있습니다.
Q3: 그것의 지향적 가치는 무엇입니까?
A: 디렉티브 값은 55dB 이상입니다.
Q4: 당신의 제품의 MOQ는 무엇입니까?
A: 우리는 단지 일부 특수 사용자 정의 케이블 주문에 대한 MOQ를 가지고 있습니다, 우리는 대용량 케이블의 전체 길이가 1km를 요청합니다, 당신은 긴급한 주문 생산을 위해 우리와 대용량 케이블을 재고하는 것을 고려할 수 있습니다.
Q5: 무료 샘플은 당신에게서 사용할 수 있습니까?
A: 예, 우리는 항상 우리의 고객의 모든 프로젝트에 대한 무료 샘플을 제공 할 수 있습니다. 전체 비용이 50 미 달러 미만입니다.
Q6: OEM 및 ODM 주문을 받아 드십니까?
A: 물론입니다. 우리는 이 사업을 시작하면서부터 OEM 서비스를 해왔습니다. 그리고 각 레이블, 인쇄, 가방, 카튼 디자인을 항상 진지하게 다루고 잘 합니다.우리의 엔지니어는 현재 설계에 도움을 줄 수 있습니다 심지어 당신의 특정 프로젝트에 대한 새로운 도구 열 수 있습니다.
