| 최소 주문 수량 : | 10개 | 가격 : | 협상 가능 |
|---|---|---|---|
| 포장 세부 사항 : | PE 가방 또는 OEM 서비스 선택 | 지불 조건 : | T/T, 웨스턴 유니온, L/C |
| 공급 능력 : | 1000개 |
| 원래 장소: | 첸젠, 중국 | 브랜드 이름: | FIBERMANIA |
|---|---|---|---|
| 인증: | RoHS, CE, ISO9001, VDE, CCC | 모델 번호: | OTMPLC-SM244LBK |
| 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||
| 이름: | 듀플렉스 섬유 패치 케이블 | 접속구의 형태: | OptiTap MPO에서 LC로 |
|---|---|---|---|
| 폴리쉬 타입: | UPC에서 UPC로 | 섬유 등급: | G657A1 |
| 섬유 번수: | 24 핵심 | 케이블(OD): | 4.8 밀리미터 |
| 케이블 피복: | LSZH | 재킷 색: | 블랙 |
| 애플리케이션: | 야외 또는 FTTA | ||
| 강조하다: | LC 듀플렉스 섬유 패치 케이블에 오피타프,FTTA 듀플렉스 섬유 패치 케이블,CCC 듀플렉스 섬유 패치 케이블 |
||
제품 설명

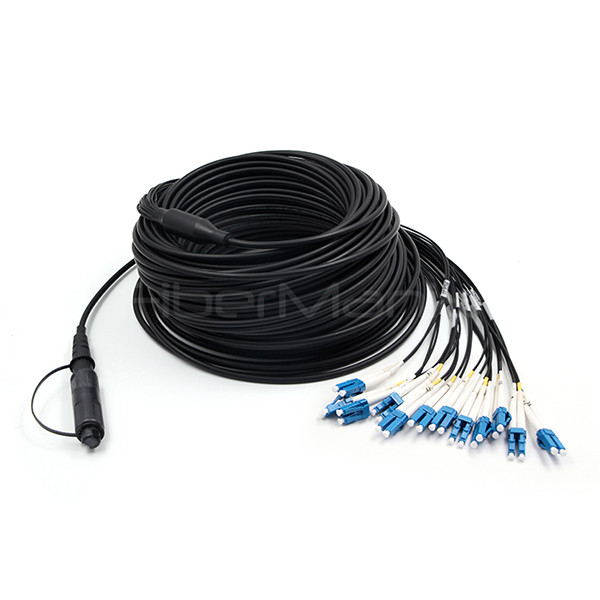

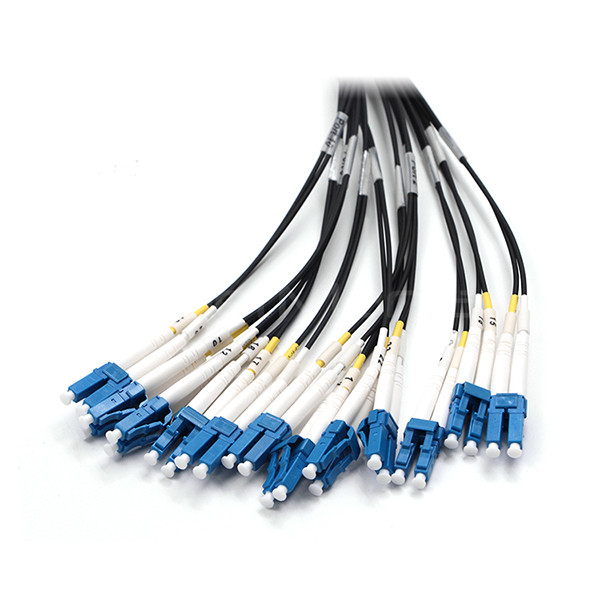

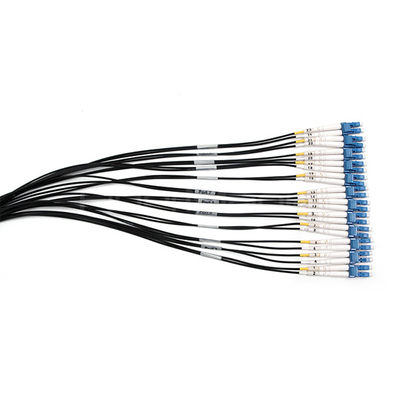

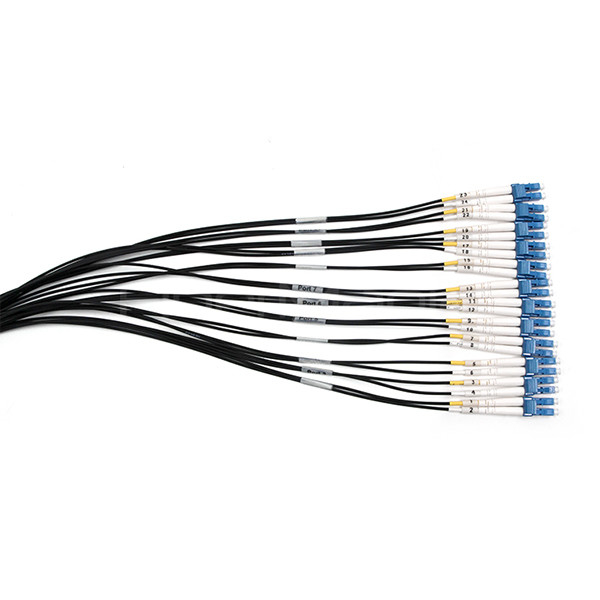

FTTA OptiTap MPO to 12xLC UPC 듀플렉스 옥외 방수 케이블 9/125 G.657.A1 LSZH 자켓
FTTA OptiTap MPO to 12xLC UPC 듀플렉스 옥외 방수 케이블은 통신 네트워크에서 사용되는 광섬유 케이블로, 주로 기지국에서 안테나로 광 신호를 전송하는 데 사용됩니다. 이 방수 케이블은 한쪽 끝에 MPO 방수 커넥터를, 다른 쪽 끝에 12개의 LC 듀플렉스 커넥터를 사용하여 여러 광 신호를 동시에 전송할 수 있습니다. 이 케이블은 옥외 사용을 위해 설계되었으며 방수 기능을 갖추고 있어 다양한 기상 조건에서 안정적인 신호 전송을 보장합니다. FTTA 프로젝트, 옥외 통신, 석유 및 가스 산업, 해양 및 해저 통신, 산업 자동화, 광산 작업 등 다양한 응용 시나리오에 적합합니다.
특징
1. 광섬유 케이블: OS2 싱글 모드 GYFJH, 4.8mm, 24코어, LSZH 자켓, 블랙
2. 완전히 결합될 때 작업자에게 긍정적인 기계적 피드백 제공
3. 쉽고 빠르며 안전한 결합을 위한 견고한 베이요넷 잠금 장치
4. 싱글 모드 및 멀티 모드 사용 가능
5. 방수, 방진 및 부식 방지
6. 보호 수준: IP67
7. 인장 데이터: 접합부와 광섬유 케이블 사이 ≥ 180N
8. 외부 쉘 난연성: UL 94V-0
9. RoHS 준수
응용 분야
1. 실내 및 실외 응용 분야
2. FTTA 응용 분야
3. 석유 및 가스 산업
4. 해양 및 해저 통신
5. 광섬유 센서
6. 산업 자동화
7. 광산 작업
광섬유 매개변수
|
No. |
항목 |
단위 |
값 |
|
|
1 |
코어 직경 |
um |
9/125: G652D, G657A1, G657A2 |
|
|
2 |
클래딩 직경 |
um |
125±10 |
|
|
3 |
코어 비원형도 |
% |
≤6.0 |
|
|
4 |
클래딩 비원형도 |
% |
≤2.0 |
|
|
5 |
코어-클래딩 동심도 |
um |
≤1.0 |
|
|
6 |
코팅 직경 |
um |
245±10 |
|
|
7 |
클래딩-코팅 동심도 |
um |
≤12.5 |
|
|
8 |
감쇠 (최대) |
850nm |
dB/km |
3.0 |
|
1300nm |
dB/km |
1.0 |
||
|
1310nm |
dB/km |
0.35 |
||
|
1550nm |
dB/km |
0.22 |
||
케이블 매개변수
|
항목 |
값 |
|
|
섬유 수 |
2 또는 4 |
|
|
버퍼 |
직경 |
0.85mm±0.05mm |
|
재료 |
LSZH |
|
|
단일 케이블 |
직경 |
2.0mm±0.1mm |
|
재료 |
LSZH |
|
|
필러 |
직경 |
2.0mm±0.1mm |
|
재료 |
LSZH |
|
|
강도 멤버 |
케블라 |
|
|
자켓 |
재료 |
LSZH |
|
색상 |
검정색 |
|
|
케이블 무게 |
약. |
47kg/km |
특성 기계적 및 환경적
|
항목 |
단위 |
값 |
|
인장 (장기) |
N |
200 |
|
인장 (단기) |
N |
400 |
|
압착 (장기) |
N/10cm |
1100 |
|
압착 (단기) |
N/10cm |
2200 |
|
굽힘 반경 (동적) |
mm |
20D |
|
굽힘 반경 (정적) |
mm |
10D |
|
설치 온도 |
ºC |
-20~+60 |
|
작동 온도 |
ºC |
-30~+70 |
|
보관 온도 |
ºC |
-30~+70 |
사양
| 단면 유형 | UPC |
| 섬유 유형 | G657A1 |
| 케이블 직경 | 5.0mm |
| 삽입 손실 | ≤ 0.3 dB |
| 반사 손실 | ≥50dB |
| 1310nm에서의 감쇠 | 0.36 dB/km |
| 1550nm에서의 감쇠 | 0.22 dB/km |
| 인장 강도 | 200/400N (장기/단기) |
| 압착 저항 | 1100/2200N (장기/단기) |
| 작동 온도 |
-40 ~ +70ºC |
| 보관 온도 | -40 ~ +70ºC |
| 작동 온도 | -10 ~ +50ºC |
| 길이 | 맞춤형 |
FAQ
Q1: FiberMania의 광섬유 패치 코드의 보증은 무엇입니까?
A: FiberMania는 공급된 모든 광섬유 패치 코드가 공급일로부터 5년 동안 재료 및 제조상의 결함이 없음을 보증합니다. 모든 광섬유 벌크 케이블은 UL 프로파일링되었으며 모든 케이블은 100% 테스트를 거칩니다.
Q2: 귀사의 광섬유 케이블에 당사 브랜드 정보를 맞춤 설정할 수 있습니까?
A: 예, 귀사의 브랜드 이름을 케이블 자켓에 인쇄할 수 있으며 총 1KM의 케이블 길이가 필요합니다.
Q3: 3D 간섭계 테스트를 수행할 수 있습니까?
A: 예, 고객의 요청에 따라 3D 테스트를 수행하며 필요한 경우 90% 이상, 심지어 100%의 합격률을 얻을 수 있습니다.
Q4: 귀사 제품의 MOQ는 무엇입니까?
A: 일부 특수 맞춤형 케이블 주문에 대해서만 MOQ가 있으며, 벌크 케이블의 총 길이로 1km를 요청합니다. 긴급 주문 생산을 위해 벌크 케이블을 저희와 함께 재고로 보관하는 것을 고려할 수 있습니다.
Q5: 무료 샘플을 받을 수 있습니까?
A: 예, 총 비용이 50달러 미만인 모든 고객의 프로젝트에 대해 항상 무료 샘플을 제공하게 되어 기쁩니다.
Q6: OEM 및 ODM 주문을 받으십니까?
A: 물론입니다. 이 사업을 시작한 이후로 OEM 서비스를 제공해 왔으며, 모든 라벨, 인쇄, 가방 및 상자 디자인에 대해 항상 진지하게 처리하고 훌륭하게 수행합니다. 저희 엔지니어는 현재 디자인을 도와드릴 수 있으며 특정 프로젝트에 대한 새로운 툴링을 열 수도 있습니다.
