| 최소 주문 수량 : | 10개 | 가격 : | 협상 가능 |
|---|---|---|---|
| 포장 세부 사항 : | PE 가방 또는 OEM 서비스 선택 | 지불 조건 : | 전신환, 서쪽 Union,L/C |
| 공급 능력 : | 1000개 |
| 원래 장소: | 첸젠, 중국 | 브랜드 이름: | FIBERMANIA |
|---|---|---|---|
| 인증: | RoHS, CE, ISO9001, VDE, CCC | 모델 번호: | OTMPLC-SM124LBK |
| 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||
| 접속구의 형태: | OptiTap MPO에서 LC로 | 폴리쉬 타입: | UPC에서 UPC로 |
|---|---|---|---|
| 섬유 등급: | G657A1 | 섬유 번수: | 12 핵심 |
| 케이블(OD): | 4.8 밀리미터 | 케이블 피복: | LSZH |
| 재킷 색: | 블랙 | 적용: | 야외 또는 FTTA |
| 이름: | FTTA 솔루션 | ||
| 강조하다: | MPO에서 LC UPC 외부 방수 케이블,12 코어 외부 방수 케이블,외부 방수 케이블 9/125 |
||
제품 설명

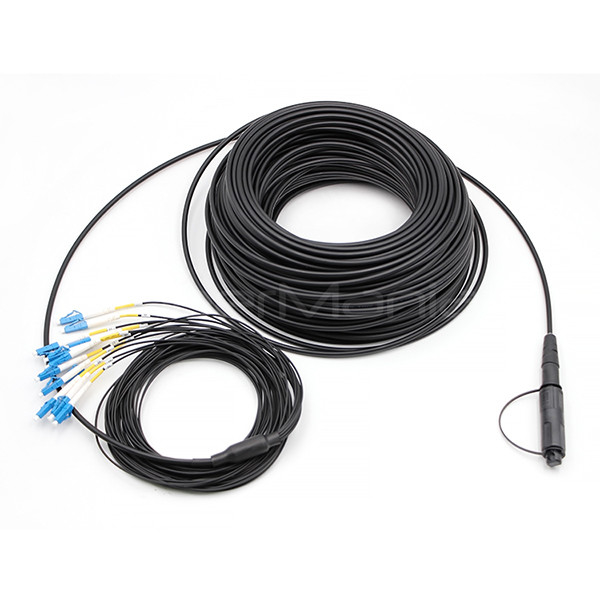

FTTA OptiTap MPO to LC UPC 12 코어 옥외 방수 케이블 9/125 G.657.A1 LSZH 자켓
FTTA OptiTap MPO to LC UPC 12 코어 옥외 방수 케이블 9/125 G.657.A1 LSZH 자켓은 빠른 설치 솔루션을 제공하며 H 리셉터클과 잘 결합되어 있으며, 시장의 모든 유사 제품과 호환되며 Corning Opitap 커넥터와 호환됩니다. 산업용 패널 마운트 플라스틱 어댑터는 광섬유 연결을 위한 밀봉된 피드 스루 역할을 합니다.
광대역 안테나(FTTA)는 광섬유가 전통적으로 더 무거운 동축 케이블로 완료되었던 타워까지 올라가도록 하는 무선 사이트 아키텍처입니다. 원격 무선 장치(RRU)와 같은 중요한 구성 요소도 기지국 대신 타워 상단에 배치됩니다. FTTA 솔루션은 셀룰러 타워, 옥상 및 기타 구조물에 배치된 원격 무선 헤드(RRH) 장비에 대한 케이블 연결 및 전기적 보호 기능을 제공합니다.
당사의 케이블 연결은 주로 두 개의 단일 모드 광섬유로 구성된 FTTA 패치 코드에 관한 것입니다. 한쪽 끝에서 광섬유는 IP 시리즈 방수 커넥터로 종단되고 다른 쪽 끝은 LC 듀플렉스와 같은 RRU 인터페이스와 호환되는 일반 커넥터입니다. 공장에서 조립된 패치 케이블을 제공하거나, 사이트의 빠른 설치를 위해 커넥터를 제공할 수 있으며, IP 시리즈, ODVA, OptiTap, H 커넥터, ODC, RDC, AARC, FullAXS, RFE, IP-FX, Mini-SC, PDLC, NSN 및 기타 현장 전술 커넥터 유형을 취급합니다.
의 특징FTTA OptiTap MPO to LC UPC 옥외 방수 케이블
1. G657A1 (굽힘 비민감 단일 모드 광섬유
2. 낮은 굽힘 손실, 좁은 설치에 이상적입니다.

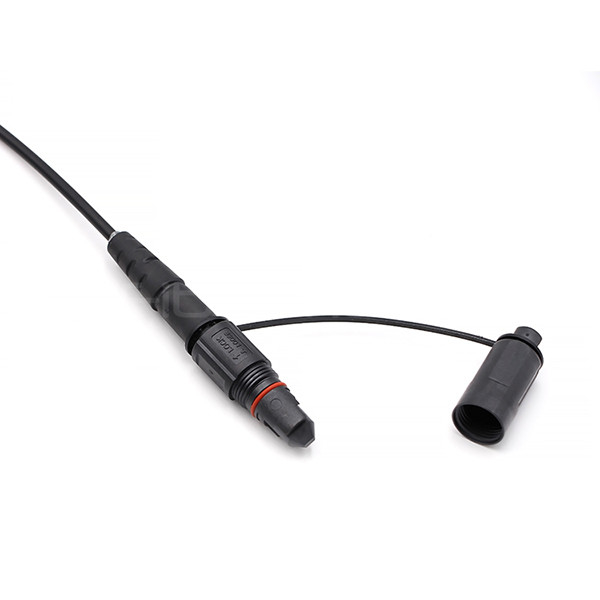

3. 한쪽 끝의 MPO 고밀도 다중 섬유 커넥터
4. 옥외 등급 방수 디자인
5. LSZH 난연성, 무독성, 옥외/산업용 사용에 적합합니다.
6. 낮은 삽입 손실 및 높은 반사 손실
의 적용OptiTap MPO to LC UPC 옥외 방수 케이블
1. FTTH(Fiber-to-the-Home) 네트워크 – 옥외 배포.
2. 데이터 센터 – 고밀도 MPO 트렁크에서 LC 브레이크아웃.
3. 5G 인프라 – 옥외 사용을 위한 방수 및 견고함.
4. 산업 네트워크 – LSZH 보호가 필요한 가혹한 환경.
광섬유 매개변수
|
No. |
항목 |
단위 |
값 |
|
|
1 |
코어 직경 |
um |
9/125: G652D, G657A1, G657A2 |
|
|
2 |
클래딩 직경 |
um |
125±10 |
|
|
3 |
코어 비원형성 |
% |
≤6.0 |
|
|
4 |
클래딩 비원형성 |
% |
≤2.0 |
|
|
5 |
코어-클래딩 동심도 |
um |
≤1.0 |
|
|
6 |
코팅 직경 |
um |
245±10 |
|
|
7 |
클래딩-코팅 동심도 |
um |
≤12.5 |
|
|
8 |
감쇠(최대) |
850nm |
dB/km |
3.0 |
|
1300nm |
dB/km |
1.0 |
||
|
1310nm |
dB/km |
0.35 |
||
|
1550nm |
dB/km |
0.22 |
||

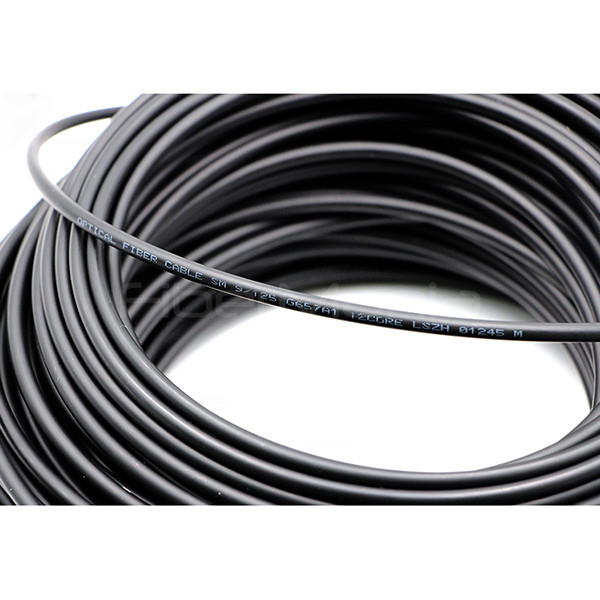

케이블 매개변수
|
항목 |
값 |
|
|
광섬유 수 |
2 또는 4 |
|
|
버퍼 |
직경 |
0.85mm±0.05mm |
|
재료 |
LSZH |
|
|
Simpelx 케이블 |
직경 |
2.0mm±0.1mm |
|
재료 |
LSZH |
|
|
필러 |
직경 |
2.0mm±0.1mm |
|
재료 |
LSZH |
|
|
강도 멤버 |
케블라 |
|
|
자켓 |
재료 |
LSZH |
|
색상 |
검정색 |
|
|
케이블 무게 |
약. |
47kg/km |
특성 기계적 및 환경적
|
항목 |
단위 |
값 |
|
인장(장기) |
N |
200 |
|
인장(단기) |
N |
400 |
|
압착(장기) |
N/10cm |
1100 |
|
압착(단기) |
N/10cm |
2200 |
|
굽힘 반경(동적) |
mm |
20D |
|
굽힘 반경(정적) |
mm |
10D |
|
설치 온도 |
ºC |
-20~+60 |
|
작동 온도 |
ºC |
-30~+70 |
|
보관 온도 |
ºC |
-30~+70 |
사양
| 단면 유형 | UPC |
| 광섬유 유형 | G657A1 |
| 케이블 직경 | 5.0mm |
| 삽입 손실 | ≤ 0.3 dB |
| 반사 손실 | ≥50dB |
| 1310nm에서의 감쇠 | 0.36 dB/km |
| 1550nm에서의 감쇠 | 0.22 dB/km |
| 인장 강도 | 200/400N(장기/단기) |
| 압착 저항 | 1100/2200N(장기/단기) |
| 작동 온도 |
-40 ~ +70ºC |
| 보관 온도 | -40 ~ +70ºC |
| 작동 온도 | -10 ~ +50ºC |
| 길이 | 맞춤형 |
FAQ
Q1: FiberMania의 광섬유 패치 코드의 보증은 무엇입니까?
A: FiberMania는 공급된 모든 광섬유 패치 코드가 공급일로부터 5년 동안 재료 및 제조상의 결함이 없음을 보증합니다. 모든 광섬유 벌크 케이블은 UL 프로파일링되었으며 모든 케이블은 100% 테스트를 거쳤습니다.
Q2: 광섬유 케이블에 당사 브랜드 정보를 맞춤 설정할 수 있습니까?
A: 예, 브랜드 이름을 케이블 자켓에 인쇄할 수 있으며 총 1KM의 케이블 길이가 필요합니다.
Q3: 3D 간섭계 테스트를 수행할 수 있습니까?
A: 예, 고객의 요청에 따라 3D 테스트를 수행하며, 필요한 경우 90% 이상, 심지어 100%의 합격률을 가질 수 있습니다.
Q4: 제품의 MOQ는 무엇입니까?
A: 일부 특수 맞춤형 케이블 주문에 대해서만 MOQ가 있으며, 벌크 케이블의 총 길이로 1km를 요청하며, 긴급 주문 생산을 위해 벌크 케이블을 저희와 함께 재고로 고려할 수 있습니다.
Q5: 무료 샘플을 받을 수 있습니까?
A: 예, 총 비용이 50달러 미만인 모든 고객의 프로젝트에 대해 항상 무료 샘플을 제공하게 되어 기쁩니다.
Q6: OEM 및 ODM 주문을 수락하십니까?
A: 물론입니다. 이 사업을 시작한 이후로 OEM 서비스를 제공해 왔으며, 모든 라벨, 인쇄, 가방 및 상자 디자인에 대해 항상 진지하게 처리하고 훌륭하게 수행합니다. 당사 엔지니어는 현재 디자인을 도와드릴 수 있으며 특정 프로젝트에 대한 새로운 툴링을 열 수도 있습니다.
