| 최소 주문 수량 : | 1-2km | 가격 : | 협상 가능 |
|---|---|---|---|
| 포장 세부 사항 : | 나무로 된 드럼 | 지불 조건 : | T/T, 웨스턴 유니온, L/C |
| 공급 능력 : | 1000개 |
| 원래 장소: | 첸젠, 중국 | 브랜드 이름: | FIBERMANIA |
|---|---|---|---|
| 인증: | ISO, UL, CE, RoHS | 모델 번호: | GYTY53-CFE(C=코어, F=파이버 모드, E=PE 재킷) |
| 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||
| 이름: | 야외 무장한 섬유 옵틱 케이블 | 핵심: | 30 코어 |
|---|---|---|---|
| 섬유 종류: | 단일모드 | 케이블 구조: | 둥근 |
| 재킷 소재: | 검은색 폴리에틸렌(PE) | 신청서: | 기지국 |
| 케이블 길이: | 맞춤형 | 섬유 브랜드: | Yofc/Ofs/코닝 |
| 작동 온도: | -40°C~+80°C | ||
| 강조하다: | GYTY53 두 개의 껍질 광섬유 케이블,야외 무장한 섬유 옵틱 케이블 |
||
제품 설명

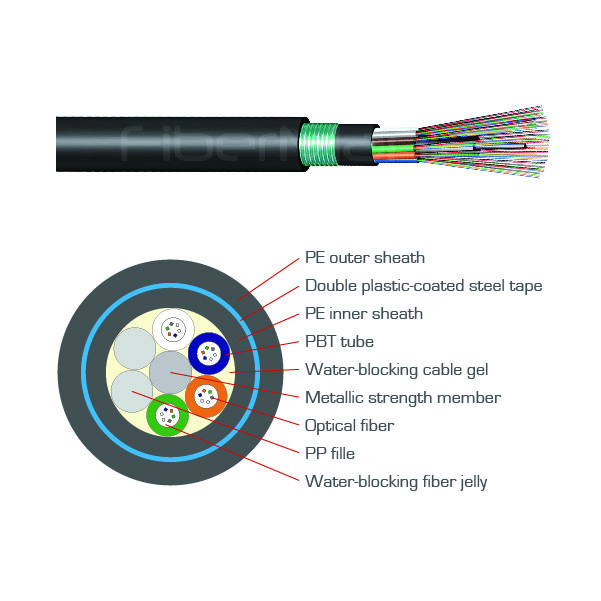

GYTY53 이중 껍질 및 장갑 옥외 광섬유 케이블은 이중 계층 껍질 및 장갑 계층을 가진 옥외 통신 광 케이블입니다.장갑층으로 인해 이 케이블은 높은 압축 및 충격 저항을 가지고 있으며, 이는 내부 광섬유를 외부 환경의 영향으로부터 보호할 수 있습니다.이 광케이블의 설계는 열악한 기상 조건과 외부 기계적 손상을 견딜 수 있도록 해 직접 매장, 파이프 라인 및에어리얼 / 램프.
우리는 대부분의 설치 조건의 요구를 충족시키기 위해 다양한 디자인의 2-144fibers에서 케이블의 광범위한 범위를 제조합니다.우리 의 광섬유 케이블 에는 최고 품질 의 재료 만 사용 되어 케이블 의 강도 와 광학 완전성 이 손상 되지 않도록 합니다견고한 재킷 재료와 갑옷의 추가는 적절한 수준의 보호를 제공합니다.
특징
1.좋은 기계적 성능과 온도 성능
2고강도 용체 튜브는 수분 분해에 저항합니다
3특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.
4분쇄 저항과 유연성
5케이블의 방수성 확보를 위해 다음의 조치가 취됩니다.
6중앙 강도 구성 요소로 사용되는 철
7. 느슨한 튜브 충전 화합물과 100% 케이블 코어 충전
8. APL 습도 장벽
9. PSP 증강 수분 방지
10물 차단 물질
적용
1.야외 유통용
2. 공기, 파이프 라인 설치 방법에 적합;
3장거리 및 지역 네트워크 통신.
사양
| 케이블 매개 변수 | |||
| 항목 | 사양 | ||
| 섬유수 | 2 | 4 | |
| 부대장 | 소재 | LSZH | |
| 두께 | 00.4mm±0.05mm | ||
| 과다 복용 | 20.0mm±0.2mm | ||
| 장갑층 | 소재 | SUS204 | |
| 과다 복용 | 40.8mm±0.3mm | 60.0mm±0.3mm | |
| 두께 | 00.4mm±0.05mm | ||
| 격차 | 0.3mm±0.10mm | ||
| 힘의 일원 | 아라미드 실 | ||
| 외장 | 소재 | LSZH | |
| 색상 | 검은색 | ||
| 두께 | 00.9mm±0.1mm | 10.1mm±0.1mm | |
| 과다 복용 | 70.0mm±0.3mm | 7.5mm±0.1mm 80.0mm±0.1mm |
|
| 기계 및 환경 특성 | |||
| 항목 | 사양 | ||
| 섬유수 | 2 | 4 | |
| 긴장 저항 (N) | 장기적 | ≥ 600 | ≥ 800 |
| 단기 | ≥ 1000 | ≥ 1200 | |
| 분쇄 저항 (N/10cm) | ≥ 3000 | ||
| 명목 무게 (kg/km) | 65 | 85 | |
| 작동 온도 ( oC) | -40 ~ +80 | ||
| 저장 온도 ( oC) | -40 ~ +80 | ||
| 섬유 매개 변수 | |||||
| 단일 모드 | |||||
| 항목 | 단위 | G652D | G657A1 | G657A2 | |
| 모드 필드 지름 | 1310nm | μm | 90.1±0.4 | 80.8±0.4 | 80.8±0.4 |
| 1550nm | μm | 100.4±0.5 | 90.8±0.5 | 90.8±0.5 | |
| 클레이딩 지름 | μm | 125±1 | 125±0.7 | 125±0.7 | |
| 부착형 비순환성 | % | ≤ 1 | ≤ 0.7 | ≤ 0.7 | |
| 코어 클레이딩 중심성 오류 | μm | ≤ 0.6 | ≤ 0.5 | ≤ 0.5 | |
| 코팅 직경 | μm | 245±7 | 245±5 | 245±5 | |
| 코팅 비순환성 | % | ≤ 60 | ≤ 60 | ≤ 60 | |
| 클레이딩 코팅 중 집중성 오류 | μm | ≤ 120 | ≤ 120 | ≤ 120 | |
| 케이블 절단 파장 | nm | ≤ 1260 | ≤ 1260 | ≤ 1260 | |
| 약화 계수 | 1310nm | dB/km | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
| 1550nm | dB/km | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | |
| 멀티모드 | |||||||
| 항목 | 단위 | 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4 | |
| 원심 지름 | μm | 620.5±2.5 | 50±25 | 50±25 | 50±25 | 50±25 | |
| 클레이딩 지름 | μm | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | |
| 핵심 비순환성 | % | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | |
| 부착형 비순환성 | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| 코어 클레이딩 중심성 오류 | μm | ≤ 15 | ≤ 15 | ≤ 10 | ≤ 10 | ≤ 10 | |
| 코팅 직경 | μm | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | |
| 코팅 비순환성 | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| 클레이딩 코팅 중심성 | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| OFL 대역폭 | 850nm | MHz·km | ≥ 160 | ≥ 500 | ≥ 700 | ≥ 1500 | ≥ 3500 |
| 1310nm | MHz·km | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
| 약화 계수 | 850nm | dB/km | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 |
| 1310nm | dB/km | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
FAQ
Q1: FiberMania의 섬유 패치 케이블의 보증은 무엇입니까?
A: FiberMania는 공급된 모든 섬유 패치 케이블이
공급일로부터 5년. 모든 광섬유 대용량 케이블은 UL 프로파일과 각 케이블은 100% 테스트됩니다.
Q2: 당신의 광섬유 케이블에 우리의 브랜드 정보를 사용자 정의 할 수 있습니까?
A: 예, 우리는 우리의 케이블 자켓에 당신의 브랜드 이름을 인쇄 할 수 있습니다.
Q3: 3D 인터페로미터 테스트를 할 수 있나요?
A: 예, 우리는 고객의 요청에 따라 3D 테스트를 수행합니다. 우리는 90% 이상의 통과율을 가질 수 있습니다.
Q4: 당신의 제품의 MOQ는 무엇입니까?
A: 우리는 단지 일부 특수 사용자 정의 케이블 주문에 대한 MOQ를 가지고 있습니다, 우리는 대용량 케이블의 전체 길이로 1km를 요청합니다, 당신은 할 수 있습니다
긴급 주문 생산을 위해 저희와 대용량 케이블을 재고하는 것을 고려하십시오.
Q5: 무료 샘플은 당신에게서 사용할 수 있습니까?
A: 예, 우리는 항상 우리의 고객의 모든 프로젝트에 대한 무료 샘플을 제공하는 것이 좋습니다. 전체 비용이
50달러
Q6: OEM 및 ODM 주문을 받아 드십니까?
A: 물론입니다. 우리는 이 사업을 시작한 이래로 OEM 서비스를 해왔습니다.
우리의 엔지니어들은 현재 디자인에 도움을 줄 수 있습니다 심지어는 열 수 있습니다
여러분의 특정 프로젝트를 위한 새로운 도구입니다.
