| 최소 주문 수량 : | 1-2km | 가격 : | 협상 가능 |
|---|---|---|---|

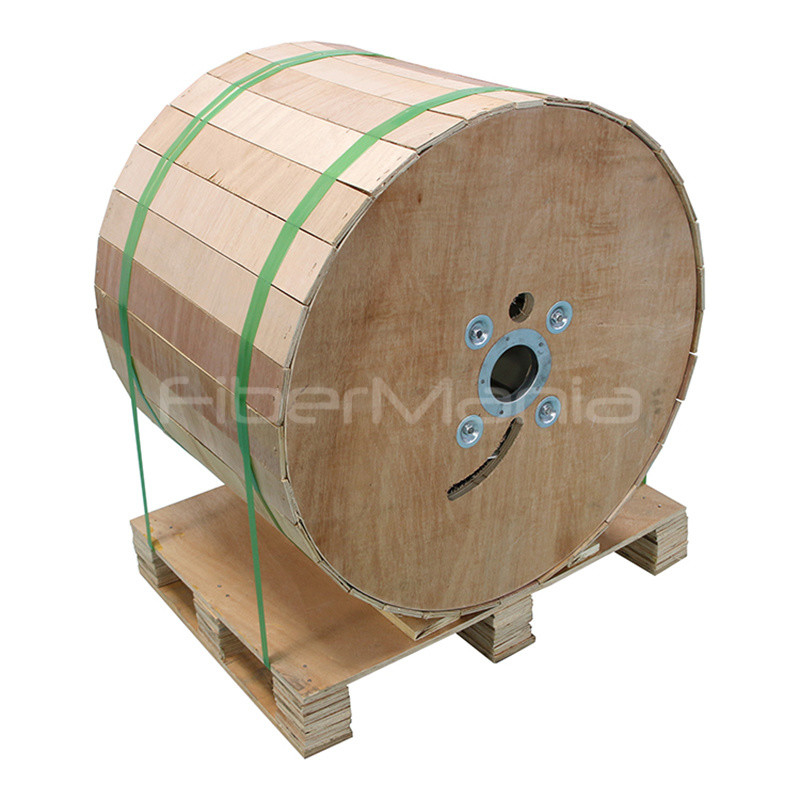

| 포장 세부 사항 : | 나무로 된 드럼 | 지불 조건 : | T/T, 웨스턴 유니온, L/C |
| 공급 능력 : | 1000개 |
| 원래 장소: | 첸젠, 중국 | 브랜드 이름: | FIBERMANIA |
|---|---|---|---|
| 인증: | ISO, UL, CE, RoHS | 모델 번호: | GYTA53-CFE(C=코어, F=파이버 모드, E=PE 재킷) |
| 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||
| 핵심: | 144 코어 | 섬유 종류: | 단일모드 |
|---|---|---|---|
| 케이블 구조: | 둥근 | 재킷 소재: | 검은색 폴리에틸렌(PE) |
| 신청서: | 의사소통 | 케이블 길이: | 맞춤형 |
| 섬유 브랜드: | Yofc/Ofs/코닝 | 작동 온도: | -40°C~+80°C |
| 이름: | 광 케이블 | ||
| 강조하다: | ISO 광섬유 케이블,144 코어 광섬유 케이블,GYTA53 이중 껍질 케이블 |
||
제품 설명

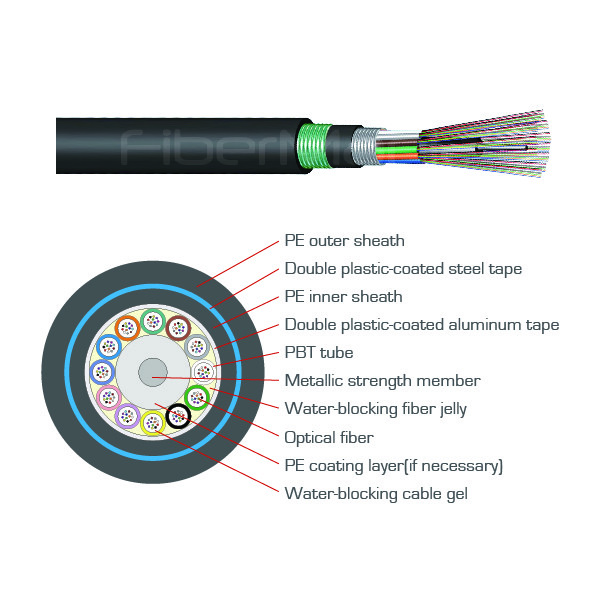

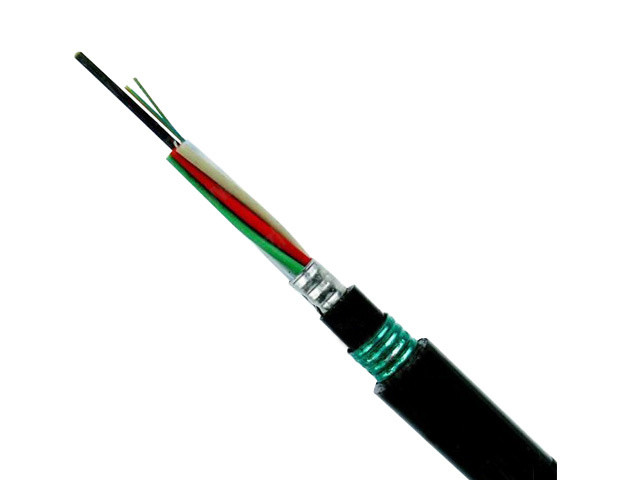

광섬유 케이블 GYTA53, 2~144 섬유, 중앙 강도 구성원 (제철), 젤리 가득, 섬유 함유 된 느슨 한 튜브와 PP 필러 (필요한 경우) 로 얽힌, 물 차단 젤리,코폴리머로 코팅된 알루미늄 테이프, PE 내부 껍질, 길쭉하게 코폴리머로 코팅 된 철강 테이프로 덮여, PE 외부 껍질. G652D SM 섬유.GYTA53 듀얼 셰이드 및 듀얼 장갑 야외 광섬유 케이블은 야외 환경에서 사용되는 케이블의 일종입니다. 이 케이블은 두 개의 셰이드 층을 가지고 있습니다.외부 껍질이 추가적인 보호를 제공하며 습기와 같은 외부 환경 영향에 효과적으로 저항합니다.그리고 광케이블 내부에는 두 층의 방패가 있습니다. 일반적으로 강철 또는 알루미늄 테이프로 압력과 기계적 손상에 더 강한 저항을 제공합니다.지상 또는 지하에 묻혀있는 광케이블의 안정성과 내구성을 보장합니다.단일 모드 섬유 또는 멀티 모드 섬유는 일반적으로 사용되며 장거리 광섬유 통신에 적합합니다.
우리는 대부분의 설치 조건의 요구를 충족시키기 위해 다양한 디자인의 2-144fibers에서 케이블의 광범위한 범위를 제조합니다.우리 의 광섬유 케이블 에는 최고 품질 의 재료 만 사용 하여 케이블 의 강도 와 광학 완전성 이 손상 되지 않도록 합니다견고한 재킷 재료와 갑옷의 추가는 적절한 수준의 보호를 제공합니다.
특징
1. 좋은 기계 및 온도 성능
2고강도 용체 튜브는 수분 분해에 저항합니다
3특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.
4분쇄 저항과 유연성
5케이블의 방수성 확보를 위해 다음의 조치가 취됩니다.
6중앙 강도 구성 요소로 사용되는 철
7. 느슨한 튜브 충전 화합물과 100% 케이블 코어 충전
8. APL 습도 장벽
9. PSP 증강 수분 방지
10물 차단 물질
적용
1야외 유통용
2. 공기, 파이프 라인 설치 방법에 적합;
3장거리 및 지역 네트워크 통신.
사양
| 케이블 매개 변수 | |||
| 항목 | 사양 | ||
| 섬유수 | 2 | 4 | |
| 부대장 | 소재 | LSZH | |
| 두께 | 00.4mm±0.05mm | ||
| 과다 복용 | 20.0mm±0.2mm | ||
| 장갑층 | 소재 | SUS204 | |
| 과다 복용 | 40.8mm±0.3mm | 60.0mm±0.3mm | |
| 두께 | 00.4mm±0.05mm | ||
| 격차 | 0.3mm±0.10mm | ||
| 힘의 일원 | 아라미드 실 | ||
| 외장 | 소재 | LSZH | |
| 색상 | 검은색 | ||
| 두께 | 00.9mm±0.1mm | 10.1mm±0.1mm | |
| 과다 복용 | 70.0mm±0.3mm | 7.5mm±0.1mm 80.0mm±0.1mm |
|
| 기계 및 환경 특성 | |||
| 항목 | 사양 | ||
| 섬유수 | 2 | 4 | |
| 긴장 저항 (N) | 장기적 | ≥ 600 | ≥ 800 |
| 단기 | ≥ 1000 | ≥ 1200 | |
| 분쇄 저항 (N/10cm) | ≥ 3000 | ||
| 명목 무게 (kg/km) | 65 | 85 | |
| 작동 온도 ( oC) | -40 ~ +80 | ||
| 저장 온도 ( oC) | -40 ~ +80 | ||
| 섬유 매개 변수 | |||||
| 단일 모드 | |||||
| 항목 | 단위 | G652D | G657A1 | G657A2 | |
| 모드 필드 지름 | 1310nm | μm | 90.1±0.4 | 80.8±0.4 | 80.8±0.4 |
| 1550nm | μm | 100.4±0.5 | 90.8±0.5 | 90.8±0.5 | |
| 클레이딩 지름 | μm | 125±1 | 125±0.7 | 125±0.7 | |
| 부착형 비순환성 | % | ≤ 1 | ≤ 0.7 | ≤ 0.7 | |
| 코어 클레이딩 중심성 오류 | μm | ≤ 0.6 | ≤ 0.5 | ≤ 0.5 | |
| 코팅 직경 | μm | 245±7 | 245±5 | 245±5 | |
| 코팅 비순환성 | % | ≤ 60 | ≤ 60 | ≤ 60 | |
| 클레이딩 코팅 중 집중성 오류 | μm | ≤ 120 | ≤ 120 | ≤ 120 | |
| 케이블 절단 파장 | nm | ≤ 1260 | ≤ 1260 | ≤ 1260 | |
| 약화 계수 | 1310nm | dB/km | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
| 1550nm | dB/km | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | |
| 멀티모드 | |||||||
| 항목 | 단위 | 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4 | |
| 원심 지름 | μm | 620.5±2.5 | 50±25 | 50±25 | 50±25 | 50±25 | |
| 클레이딩 지름 | μm | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | |
| 핵심 비순환성 | % | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | |
| 부착형 비순환성 | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| 코어 클레이딩 중심성 오류 | μm | ≤ 15 | ≤ 15 | ≤ 10 | ≤ 10 | ≤ 10 | |
| 코팅 직경 | μm | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | |
| 코팅 비순환성 | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| 클레이딩 코팅 중심성 | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| OFL 대역폭 | 850nm | MHz·km | ≥ 160 | ≥ 500 | ≥ 700 | ≥ 1500 | ≥ 3500 |
| 1310nm | MHz·km | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
| 약화 계수 | 850nm | dB/km | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 |
| 1310nm | dB/km | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
FAQ
Q1: FiberMania의 섬유 패치 케이블의 보증은 무엇입니까?
A: FiberMania는 공급된 모든 섬유 패치 케이블이
공급일로부터 5년. 모든 광섬유 대용량 케이블은 UL 프로파일과 각 케이블은 100% 테스트됩니다.
Q2: 당신의 광섬유 케이블에 우리의 브랜드 정보를 사용자 정의 할 수 있습니까?
A: 예, 우리는 우리의 케이블 재킷에 당신의 브랜드 이름을 인쇄 할 수 있습니다.
Q3: 3D 인터페로미터 테스트를 할 수 있나요?
A: 예, 우리는 고객의 요청에 따라 3D 테스트를 수행합니다. 우리는 90% 이상의 통과율을 가질 수 있습니다.
Q4: 당신의 제품의 MOQ는 무엇입니까?
A: 우리는 단지 일부 특수 사용자 정의 케이블 주문에 대한 MOQ를 가지고 있습니다, 우리는 대용량 케이블의 전체 길이로 1km를 요청합니다, 당신은 할 수 있습니다
긴급 주문 생산을 위해 저희와 대용량 케이블을 재고하는 것을 고려하십시오.
Q5: 무료 샘플은 당신에게서 사용할 수 있습니까?
A: 예, 우리는 항상 우리의 고객의 모든 프로젝트에 대한 무료 샘플을 제공하는 것이 좋습니다. 전체 비용이
50달러
Q6: OEM 및 ODM 주문을 받아 드십니까?
A: 물론입니다. 우리는 이 사업을 시작한 이래로 OEM 서비스를 해왔습니다.
우리의 엔지니어들은 현재 디자인에 도움을 줄 수 있습니다 심지어는 열 수 있습니다
여러분의 특정 프로젝트를 위한 새로운 도구입니다.
