| 최소 주문 수량 : | 1-2km | 가격 : | 협상 가능 |
|---|---|---|---|
| 포장 세부 사항 : | 나무로 된 드럼 | 지불 조건 : | T/T, 웨스턴 유니온, L/C |
| 공급 능력 : | 1000개 |
| 원래 장소: | 첸젠, 중국 | 브랜드 이름: | FIBERMANIA |
|---|---|---|---|
| 인증: | ISO, UL, CE, RoHS | 모델 번호: | GJFJVA-UD-FP |
| 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||
| 이름: | 유니튜브 광섬유 케이블 | 핵심: | 2 핵심 |
|---|---|---|---|
| 섬유 종류: | 단일 모드 빛 섬유 | 케이블 구조: | 둥근 |
| 재킷 소재: | OFNR | 신청서: | 기지국 |
| 케이블 길이: | 맞춤형 | 섬유 브랜드: | Yofc/Ofs/코닝 |
| 작동 온도: | -40°C~+80°C | ||
| 강조하다: | 유니튜브 광섬유 케이블 듀플렉스,유니투브 광섬유 케이블 장갑,실내용 광섬유 케이블 |
||
제품 설명
유니튜브 듀플렉스 장갑 실내 광섬유 케이블일반적으로 두 개의 섬유 코어를 포함하는 케이블을 가리킨다. 이 두 개의 섬유 코어는 같은 튜브에 배치되거나 자신의 보호 튜브를 가질 수 있다. 광섬유 케이블은 양방향 전송을 허용하도록 설계되었다.,즉, 하나의 코어는 한 방향으로 신호 전송을 위해 사용되고 다른 코어는 반대 방향으로 사용되며 풀 듀플렉스 통신을 가능하게합니다.그것은 다양한 실내 환경에서 널리 사용됩니다.특히 높은 밀도와 공간 절약이 필요한 곳.

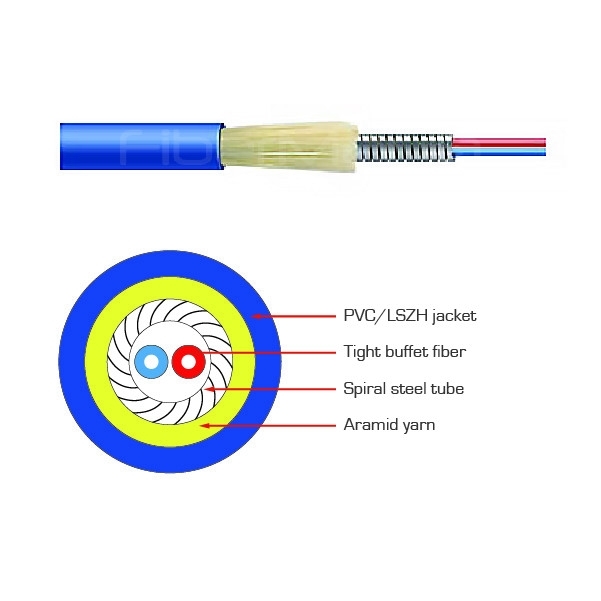

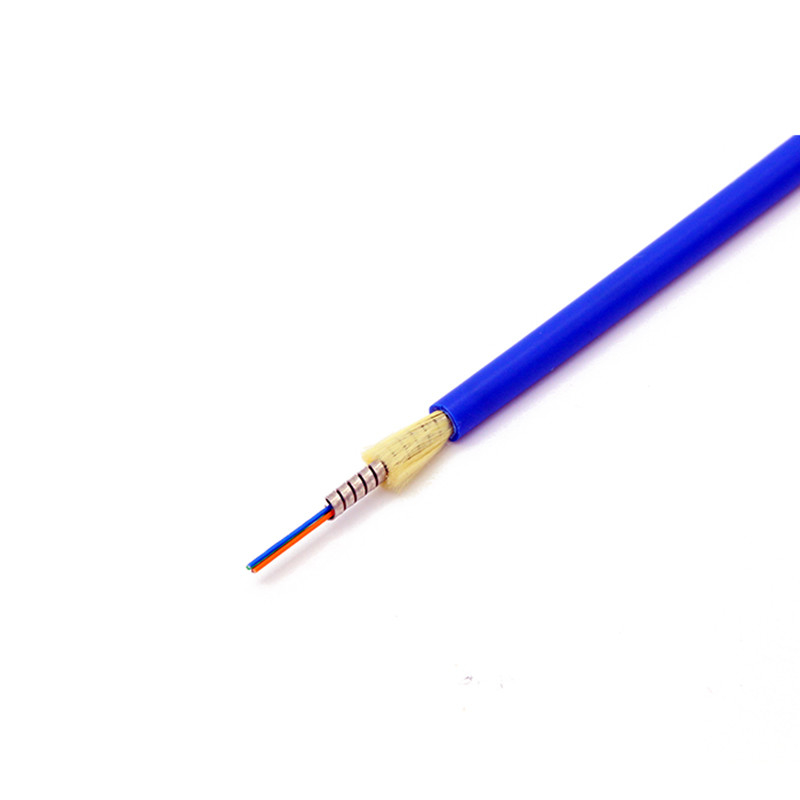

케이블은 0.6mm 또는 0.9mm의 단단한 버퍼 섬유, 장갑 유연 금속 튜브, 케블러 가닥의 층, 외장 자켓으로 구성되어 있습니다. 직접 연결을위한 이상적인 선택입니다.그것은 하위 단위에 대한 커넥터의 직접 종료와 패널과 장비에 직접 실행 원하는 곳에 설치하는 가장 쉬운 섬유 케이블입니다이 케이블은 일반적인 전기 전선으로 사용될 수 있습니다.
특징
1. 신체적 손상 및 분쇄로부터 보호하기위한 장갑 구조
2유니튜브 설계 가볍게 섬유 접근 및 종료
3듀플렉스 구성은 하나의 케이블에 두 개의 섬유를 제공합니다.
4고품질의 재료로 내구성과 장기적인 성능을 제공합니다.
5실내용으로 적합합니다.
6. 높은 항 팽창성; 높은 항 압력
7높은 굴곡 저항성; 설치류의 물식 방지
8양방향 데이터 전송을 지원합니다.
적용
1장갑 패치 코드 핑테일 조립
2바닥, 벽 모서리 및 주요 통신 선에 케이블 설치.
3다른 ODN, FTTH 프로젝트
사양
| 케이블 매개 변수 | |||
| 항목 | 사양 | ||
| 섬유수 | 2 | 4 | |
| 부대장 | 소재 | LSZH | |
| 두께 | 00.4mm±0.05mm | ||
| 과다 복용 | 20.0mm±0.2mm | ||
| 장갑층 | 소재 | SUS204 | |
| 과다 복용 | 40.8mm±0.3mm | 60.0mm±0.3mm | |
| 두께 | 00.4mm±0.05mm | ||
| 격차 | 0.3mm±0.10mm | ||
| 힘의 일원 | 아라미드 실 | ||
| 외장 | 소재 | LSZH | |
| 색상 | 검은색 | ||
| 두께 | 00.9mm±0.1mm | 10.1mm±0.1mm | |
| 과다 복용 | 70.0mm±0.3mm | 7.5mm±0.1mm 80.0mm±0.1mm |
|
| 기계 및 환경 특성 | |||
| 항목 | 사양 | ||
| 섬유수 | 2 | 4 | |
| 긴장 저항 (N) | 장기적 | ≥ 600 | ≥ 800 |
| 단기 | ≥ 1000 | ≥ 1200 | |
| 분쇄 저항 (N/10cm) | ≥ 3000 | ||
| 명목 무게 (kg/km) | 65 | 85 | |
| 작동 온도 ( oC) | -40 ~ +80 | ||
| 저장 온도 ( oC) | -40 ~ +80 | ||
| 섬유 매개 변수 | |||||
| 단일 모드 | |||||
| 항목 | 단위 | G652D | G657A1 | G657A2 | |
| 모드 필드 지름 | 1310nm | μm | 90.1±0.4 | 80.8±0.4 | 80.8±0.4 |
| 1550nm | μm | 100.4±0.5 | 90.8±0.5 | 90.8±0.5 | |
| 클레이딩 지름 | μm | 125±1 | 125±0.7 | 125±0.7 | |
| 부착형 비순환성 | % | ≤ 1 | ≤ 0.7 | ≤ 0.7 | |
| 코어 클레이딩 중심성 오류 | μm | ≤ 0.6 | ≤ 0.5 | ≤ 0.5 | |
| 코팅 직경 | μm | 245±7 | 245±5 | 245±5 | |
| 코팅 비순환성 | % | ≤ 60 | ≤ 60 | ≤ 60 | |
| 클레이딩 코팅 중 집중성 오류 | μm | ≤ 120 | ≤ 120 | ≤ 120 | |
| 케이블 절단 파장 | nm | ≤ 1260 | ≤ 1260 | ≤ 1260 | |
| 약화 계수 | 1310nm | dB/km | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
| 1550nm | dB/km | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | |
| 멀티모드 | |||||||
| 항목 | 단위 | 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4 | |
| 원심 지름 | μm | 620.5±2.5 | 50±25 | 50±25 | 50±25 | 50±25 | |
| 클레이딩 지름 | μm | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | |
| 핵심 비순환성 | % | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | |
| 부착형 비순환성 | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| 코어 클레이딩 중심성 오류 | μm | ≤ 15 | ≤ 15 | ≤ 10 | ≤ 10 | ≤ 10 | |
| 코팅 직경 | μm | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | |
| 코팅 비순환성 | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| 클레이딩 코팅 중심성 | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| OFL 대역폭 | 850nm | MHz·km | ≥ 160 | ≥ 500 | ≥ 700 | ≥ 1500 | ≥ 3500 |
| 1310nm | MHz·km | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
| 약화 계수 | 850nm | dB/km | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 |
| 1310nm | dB/km | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
FAQ
Q1: FiberMania의 섬유 패치 케이블의 보증은 무엇입니까?
A: FiberMania는 공급된 모든 섬유 패치 케이블이
공급일로부터 5년. 모든 광섬유 대용량 케이블은 UL 프로파일과 각 케이블은 100% 테스트됩니다.
Q2: 당신의 광섬유 케이블에 우리의 브랜드 정보를 사용자 정의 할 수 있습니까?
A: 예, 우리는 우리의 케이블 재킷에 당신의 브랜드 이름을 인쇄 할 수 있습니다.
Q3: 3D 인터페로미터 테스트를 할 수 있나요?
A: 예, 우리는 고객의 요청에 따라 3D 테스트를 수행합니다. 우리는 90% 이상의 통과율을 가질 수 있습니다.
Q4: 당신의 제품의 MOQ는 무엇입니까?
A: 우리는 단지 일부 특수 사용자 정의 케이블 주문에 대한 MOQ를 가지고 있습니다, 우리는 대용량 케이블의 전체 길이로 1km를 요청합니다, 당신은 할 수 있습니다
긴급 주문 생산을 위해 저희와 대용량 케이블을 재고하는 것을 고려하십시오.
Q5: 무료 샘플은 당신에게서 사용할 수 있습니까?
A: 예, 우리는 항상 우리의 고객의 모든 프로젝트에 대한 무료 샘플을 제공하는 것이 좋습니다. 전체 비용이
50달러
Q6: OEM 및 ODM 주문을 받아 드십니까?
A: 물론입니다. 우리는 이 사업을 시작한 이래로 OEM 서비스를 해왔습니다.
우리의 엔지니어들은 현재 디자인에 도움을 줄 수 있습니다 심지어는 열 수 있습니다
여러분의 특정 프로젝트를 위한 새로운 도구입니다.
